Také Vás někdy překvapí v technické dokumentaci nějaká drobnost, která není nikde uvedena, je všeobecně zažitá, ale Vy vlastně netušíte o co jde? Jedním takovým příkladem jsou čísla svorek v automobilu. Ani přesně nevím kde a jak vznikly, ale jsou všeobecně známé a umět je se hodí.
Číslované svorky ve schématu - zdroj HGS data
Při čtení elektrických schémat se vyskytují u kabelových vedení nebo na kontaktech jednotlivých prvků normalizované čísla nebo písmena mluvící za vše. Zde uvádím alespoň nejběžnější užívané v evropských automobilech.
Svorky v elektroinstalaci DIN 72552
| Svorka | Popis |
| 1 (1a,1b) | spínací kontakt zapalování, indukční cívka (indukční cívka A, indukční cívka B) |
| 2 | svorka spínacího kontaktu magnetového zapalování |
| 4 (4a,4b) | vysokonapěťový výstup zapalovací cívky/rozdělovače |
| 7 | předřadný odpor zapalování |
| 15 | Spínané plus spínací skříňkou (zapnutý klíček zapalování) |
| 15a | Spínané plus spínací skříňkou za pojistkou |
| 15/54 | Spínané plus spínací skříňkou za pojistkou, starší označení okruhu napájení po zapnutí klíčku |
| 17 | Žhavení vznětového motoru napřímo (poloha spínací skříňky při startu) |
| 19 | Předžhavení vznětového motoru přes kontrolní žhavící odpor (1.poloha spínací skříňky) |
| 30 | Stálé plus (napětí přímo z akumulátoru) |
| 30a | Stálé plus za pojistkou (napětí přímo z akumulátoru) |
| 30al | Stálé plus spínané komfortní jednotkou (napětí na výstupu komfortní jednotky) |
| 31 | kostra (-pól akumulátoru) |
| 31a | svorka přepínače 12/24V pro připojení mínus pólu druhého akumulátoru |
| 32 | svorka elektromotoru (return) |
| 33 | svorka elektromotoru (main) |
| 33a | svorka elektromotoru (limit) |
| 33b | svorka elektromotoru (field) |
| 33f | svorka elektromotoru (2. pomalé otáčky) |
| 33g | svorka elektromotoru (3. pomalé otáčky) |
| 33h | svorka elektromotoru (4. pomalé otáčky) |
| 33L | svorka elektromotoru (levý chod) |
| 33R | svorka elektromotoru (pravý chod) |
| 44 | svorka pro spojení regulátoru napětí pro paralelní chod |
| 45 | svorka spouštěče a odděleného spínače |
| 48 | svorka spouštěče/relé pro monitorování startu |
| 49 | vstup napájení přerušovače směrových světel |
| 49a | výstup z přerušovače směrových světel |
| 49b | výstup pro druhý přerušovač směrových světel |
| 50 | startovací napětí ze spínací skříňky nebo motorové jednotky(uvolnění startu imobilisérem) |
| 50a | startovací napětí ze spínací skříňky vznětového motoru(starší označení) |
| 52 | zadní mlhové světlo |
| 53 | motor stěrače, vstup (+) |
| 53a | motor stěrače, vstup (+) - koncová poloha |
| 53b | motor stěrače, boční vinutí |
| 53c | ostřikovač s automatikou setření |
| 53e | motor stěrače, brzdící vinutí |
| 54 | brzdová světla |
| 54g | zadní mlhové světlo na přívěsu |
| 55 | svorka pro světla do mlhy |
| 56 | spínač hlavních světel |
| 56a | dálková světla |
| 56aL | dálková světla levá |
| 56b | tlumená (potkávací) světla |
| 56bL | tlumená (potkávací) světla levá |
| 56bR | tlumená (potkávací) světla pravá |
| 57 | spínač parkovacích světel |
| 57L | levé obrysové/parkovací světlo |
| 57R | pravé obrysové/parkovací světlo |
| 58 | obrysová světla |
| 58a | osvětlení spínačů a panelu přístrojů |
| 58b | osvětlení spínačů a panelu přístrojů (nastavení intenzity osvitu) |
| 58c | obrysová světla přívěsu s jednovláknovou žárovkou a pojistkou v přívěsu |
| 58d | osvětlení spínačů a panelu přístrojů (nastavení intenzity osvitu-reostat) |
| 58L | levá obrysová světla |
| 58R | pravá obrysová světla |
| 61 | generátor - kontrolka dobíjení |
| 71 | zvuková houkačka |
| 72 | spínač výstražných světel |
| 75 | výstup ze spínací skříňky, kontakt pro odlehčení napájení při startu |
| 75al | vypínané plus za spínačem topení nebo spínací skříňkou při startování |
| 75x | vypínané plus za relé k odlehčení akumulátoru při startu (relé ovládané spíncí skříňkou) |
| 76 | reproduktory |
| 77 | ventil ovládání dveří |
| 85 | cívka spínacího relé |
| 86 | cívka spínacího relé |
| 86s | vypínané plus ze spínací skříňky po vytažení klíčku |
| 87 | výstup z relé palivového čerpadla nebo z relé pro řídící jednotku vznětového motoru |
| 87a | výstup z relé palivového čerpadla nebo z relé pro řídící jednotku vznětového motoru za pojistkou |
| 87b | sekundární výstup z relé palivového čerpadla nebo z relé pro řídící jednotku vznětového motoru za pojistkou |
| 88 | svorka pohyblivého kontaktu spínacího relé |
| 88 | svorka pevného kontaktu spínacího a přepínacího relé |
| B+ | + pól akumulátoru (hlavně pro alternátor) |
| B- | - pól akumulátoru (hlavně pro alternátor) |
| C | svorka přerušovače směrových světel pro kontrolku (u některých vozidel označeno P) |
| D+ | + pól generátoru |
| D- | - pól generátoru |
| DF | buzení alternátoru, kontrolka dobíjení |
| Mp, M0 | střed vinutí třífázového generátoru(zapojení do hvězdy) |
| U,V,W | fázová vinutí alternátoru |
| W | výstup z alternátoru pro otáčkoměr (především u naftových motorů) |
| L | levé směrové světlo |
| R | pravé směrové světlo |
| CAN-H CAN-L | datová sběrnice mezi řídícími jednotkami hnacího ústrojí (motor, autom. převodovka, ABS, panel přístrojů, centrální řídící jednotka vozu, ....) |
| CAN-H komfort CAN-L komfort | datová sběrnice mezi řídícími jednotkami komfortní elektroniky (řídící jednotky dveří, klimatizace, panel přístrojů, centrální řídící jednotka vozu, ...) |
| K-vedení | diagnostické vedení mezi řídícími jednotkami |
Regulátory napětí alternátoru
| Svorka | Popis |
| A | stálé napájení (+12V svorka 30) |
| RC | vstup řízení dobíjení - připojení PCM. Přiveden PWM signál |
| LI | výstupní svorka pro signalizace dobíjení a informaci o zatížení alternátoru |
| COM | Datový vstup řízení dobíjení |
| P | výstup - fáze, signál pro otáčkoměr |
| D | řídící vstup pro řízení napětí |
Svorky automobilových relé
Automobilové relé 5pin MINI/MICRO - nejběžnější rozmístění vývodů
| Svorka | Popis |
| 30 | Stálé plus (napětí přímo z akumulátoru) - pohyblivý kontakt |
| 85 | cívka relé (- pól) |
| 86 | cívka relé (+ pól) |
| 87 | spínací kontakt relé |
| 87a | rozpínací kontakt relé |
Svorky přerušovače směrových světel
Přerušovač směrových světel - 3pin
| Svorka | Popis |
| 31 | kostra (-pól akumulátoru) |
| 49 | napájení směrových světel (ze svorky 15 přes pojistku) |
| 49a | vývod na přepínač směrových světel |
Přerušovač směrových světel - 4pin
| Svorka | Popis |
| - | kostra (-pól akumulátoru) |
| + | napájení směrových světel (ze svorky 15 přes pojistku) |
| R | vývod na přepínač směrových světel |
| C | vývod na kontrolku směrových světel |
Přerušovač směrových bimetalový PAL 443 319 600 000, 443 319 600 004
| Svorka | Popis |
| + | napájení směrových světel (ze svorky 15 přes pojistku) |
| Z | výstup na přepínač směrových světel (neboli přepínač L/P směrový světla) |
| P | výstup na pravou stranu přes spínač varovných světel ve funkci výstražných |
Přerušovač směrových světel CARGO-3pin
| Svorka | Popis |
| X (+12V) | napájení směrových světel (ze svorky 15 přes pojistku) |
| L (OUT) | výstup na přepínač směrových světel (neboli přepínač L/P směrový světla) |
| P (INDICATOR) | výstup na kontrolku směrových světel (max 4W) |

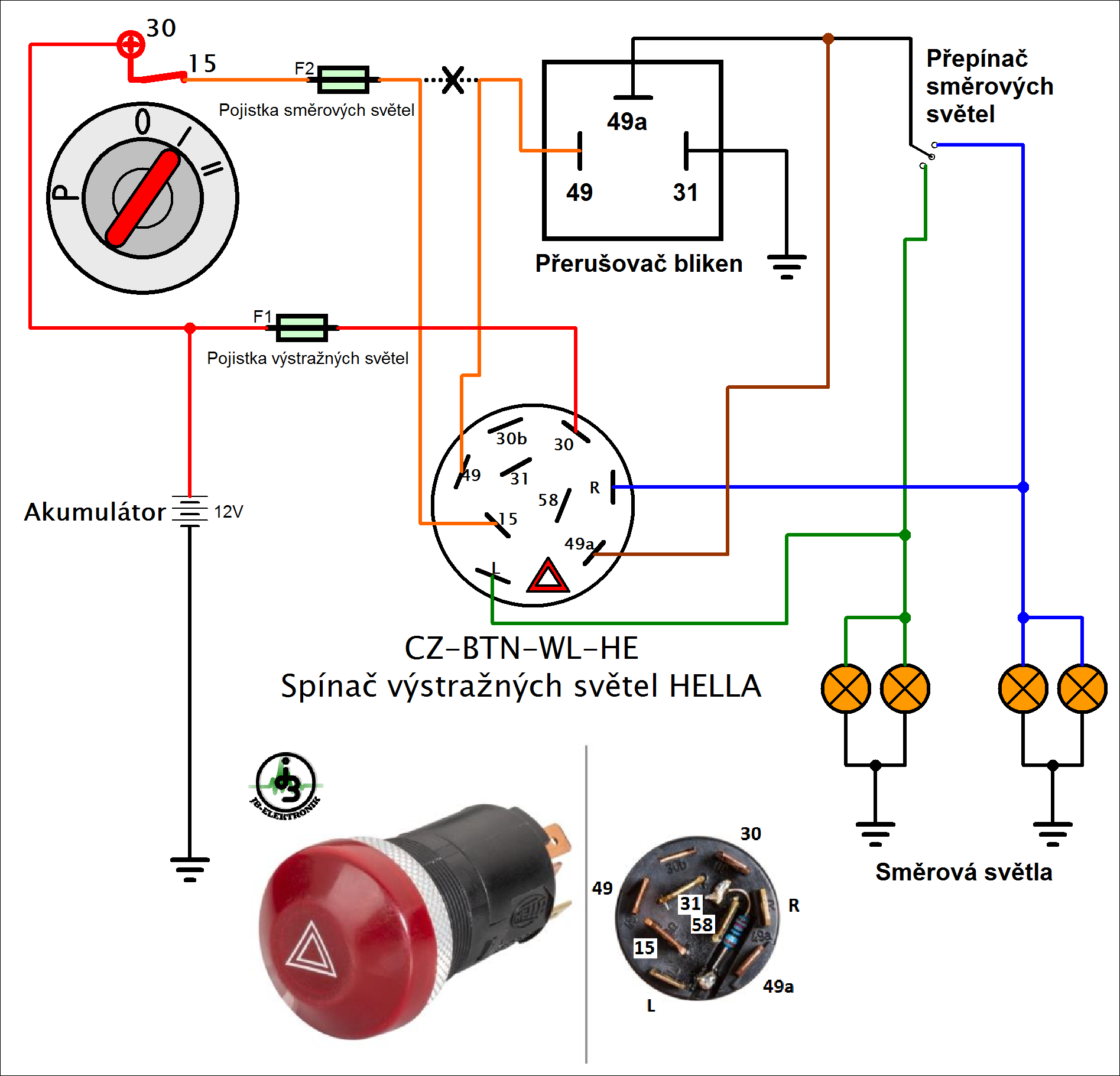

Spínač výstražných světel

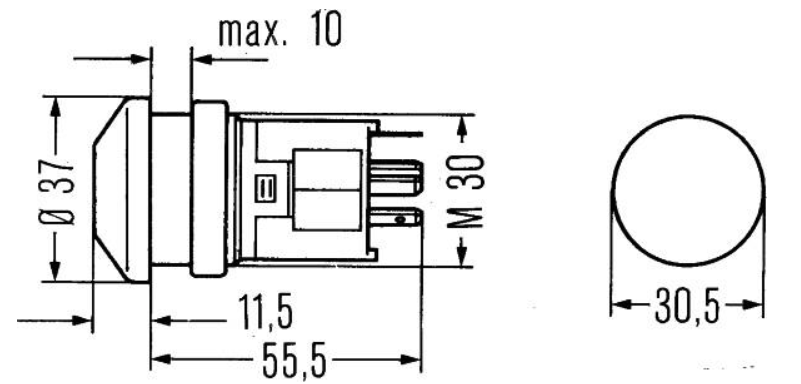

Tlačítko-spínač výstražných světel.
| Svorka | Popis |
| 30 | stálé napětí (BAT) |
| R | pravá strana směrových světel |
| 49a | výstup z přerušovače směrových světel |
| L | levá strana směrových světel |
| 49 | vstup napájení přerušovače směrových světel |
| 31 | kostra (-pól akumulátoru) |
| 12 | Spínané plus spínací skříňkou (zapnutý klíček zapalování) |
| 58 | obrysová světla |
Osvětlení vozu
Patice žárovky H4 - P43t
| Svorka | Popis |
| 31 | kostra (-pól akumulátoru) |
| 56a | dálkové světlo (vysoký paprsek) |
| 56b | potkávací/tlumené světlo (nízký paprsek) |
Dokumenty ke stažení
 |
Popis svorek v automobilu - verze pro tisk (PDF 150kB) |
3.2.2012(doplněno 22.3.2024) Jiří Blecha
