IPWMG - Tester akčních členů v automobilu
Jsou pryč doby, kdy o chod spalovacího motoru se staral jen karburátor nebo vstřikovací čerpadlo. Moderní elektronika pronikla i do automobilismu a tak směšování paliva má na starosti řídící jednotka, ovládání klapek servopohony, ovládání podtlakových membrán, magnetické ventily atd. Místo karburátoru jsou dnes různé systémy dávkování paliva a místo vstřikovacího čerpadla jsou vysokotlaká čerpadla a elektricky ovládané vstřikovače. S nástupem těchto elektronických akčních členů již nestačí jednoduché nářadí nebo měřící přístroje. Za účelem zkoušky akčních členů byl vyvinut tento přístroj.
Tester IPWMG - Impulsní a PWM generátor

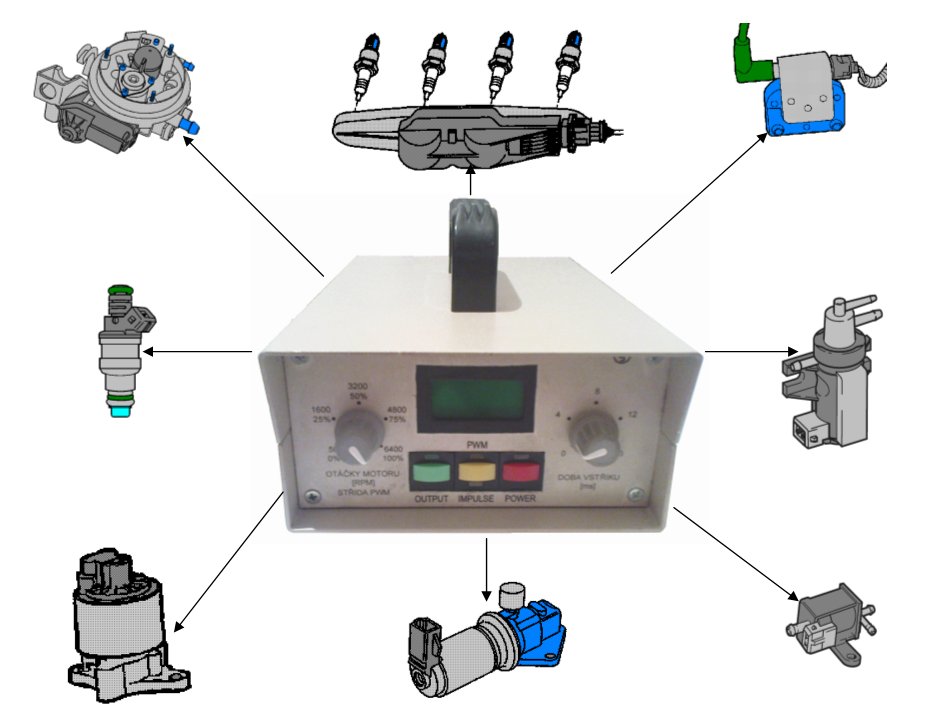

Impulsní a PWM generátor (IPWMG) je tester akčních členů v automobilech.
Jedná se o univerzální přístroj pro zkoušení akčních členů vyžadující zkoušku pulsně-šířkovou modulací(PWM) nebo impulsním spínáním. Předností přístroje je automatická detekce stavu zátěže a automatické měření základních parametrů zátěže. Přístroj rozpoznává přítomnost antiparalelní diody(tzv. nulové diody), zkrat na výstupních svorkách a přetížení přístroje.
Při navrhování přístroje byl brán zřetel především na snadné ovládaní, které má uživateli v co největší míře zjednodušit a usnadnit zkoušku akčních členů. V neposlední řadě byla důsledně řešena ochrana zkoušeného dílu i přístroje, aby nemohlo dojít k jejich poškození.
Technické údaje
- napájení z externího zdroje (akumulátor) 10,5-14V
- rozsah pracovních teplot +10 ÷ +40°C
- buzení akčních členů o jmenovité hodnotě napětí 12V a proud max. 10A(omezeno)
- buzení odporové zátěže 1,2 Ohm ÷ 100 Ohm
- generování střídy PWM signálu 0,1÷99,9% (PWM režim)
- generování impulsů o definované délce 0,1-15ms a frekvenci 10-200Hz(300-6000RPM) (Impulsní režim)
- ovládání analogově-digitální
- zobrazení na LCD modulu (8x2)
- měření odporu zátěže, rozpoznání stavu(odpojeno, připojeno, zkrat, přetížení), rozpoznání integrované antiparalelní diody
- indikace stavu napájecího zdroje(akumulátoru)
- mikroprocesorem řízené
- (komunikační port USB)
- rozměry 190x123x70mm (D x Š x V)
Vhodné pro zkoušku těchto akčních členů 12V
- Benzínové vstřikovací ventily
- Elektromagnetické ventily (podtlakový ventil, ventil počátku vstřiku, ventil odstavení paliva, ovladač množství paliva, proporcionální podtlakový ventil, volnoběžný ventil-bypass, EGR ventil,…)
- Indukční cívky
- Běžné odporové zátěže (žárovky, topné prvky)
- Elektromotory do výkonu 100W (klapky na topení, ventilátory topení, stahovačky oken)
Jednoduché ovládání

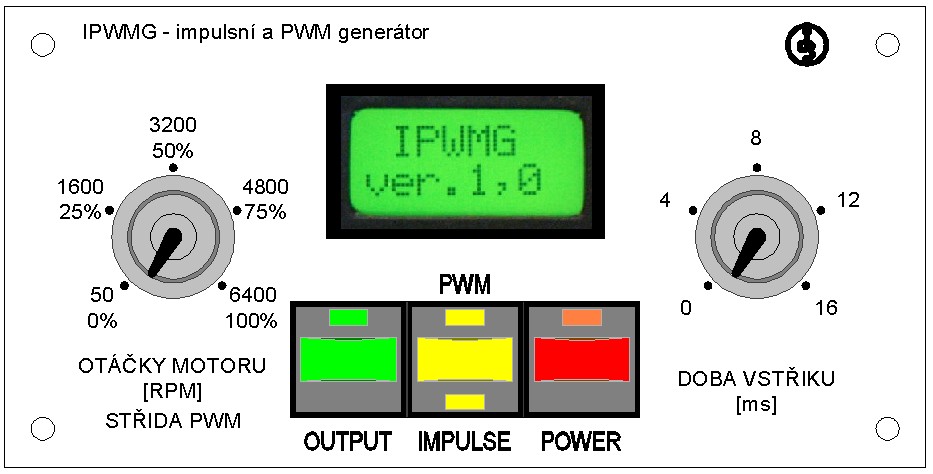

Přední panel
Přední panel
Analogové potenciometry slouží k okamžitému nastavení generované střídy signálu nebo simulovaných otáček motoru a době pulsu(doba vstřiku nebo doba sycení cívky). Tři tlačítka slouží k zapnutí přístroje, volbě režimu(PWM/Impulsní) dále k připnutí akčního členu po otestování (Output) a dále k nastavení převodu 1ot = x pulsů. LEDky okolo tlačítek jasně ukazují stavy přístroje(zapnuto, varování, aktuální režim, zapnutí výstupu…)
Snadné zapojení

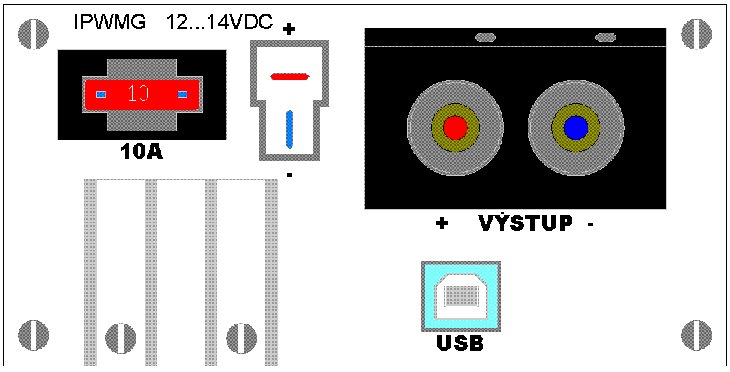

Zadní panel
Na zadnám panelu jsou umístěny všechny konektory, pojistka a chladič. Přístroj je chráněn nožovou pojistkou 10A, vedle je napájecí konektor s piny FastOn 6,3mm pro připojení ke zdroji(akumulátoru) a šroubovací dvojsvorka pro připojení testovaného akčního členu buď pomocí banánových zdířek nebo vložením odizolovaného konce drátu a přišroubováním pod svorky. V případě zvláštní výbavy je ve spodní části umístěn konektor USB-B pro připojení přístroje k počítači.
Dokumenty ke stažení
IPWMG - technická specifikace (PDF 250kB) |
