DPM-BA-5A - Digitální ampérmetr

„DPM-BA-5A“ je digitální panelový měřící přístroj – ampérmetr s rozsahem +/-5A. Přístroj je řízený mikroprocesorem se čtyřmístným displejem a nastavovacími prvkami pro kalibraci. Proudový senzor pracuje na principu Hallova jevu a galvanicky odděluje měřený obvod od napájecího napětí.

DPM-BA - modul určený pro zabudování do stolice na zkoušení vstřikovačů CR

Technické údaje

napájení z externího zdroje 9-18V
Rozsah měřeného proudu +/-5A +/- 2%, galvanicky oddělený 2,1kVRMS
Maximální napájecí proud 0,2A
Zobrazovač čtyřmístný LED displej, výška znaku 14mm, barva červená
Rozsah zobrazované hodnoty -5,00÷5,000A
Rychlost měření 6 měření za sekundu
Doba ustálení naměřené hodnoty cca 3s při skokové změně proudu
Připojení šroubovací svorkovnice na zadní straně
Rozsah pracovní teploty 0°C ÷ +50°C
Rozměry, materiál 48x65x71mm, ABS

Popis

Digitální panelový ampérmetr DPM-BA-5A měří střední hodnotu střídavého proudu a stejnosměrný proud. Rozsah zobrazované hodnoty je -5,00 až 5,000A. Mimo tento rozsah se na displeji zobrazí chybová hláška „Lo.“ nebo „Hi.“. Po zapnutí napájení se na displeji zobrazí test segmentů po dobu asi 1,5 vteřiny.

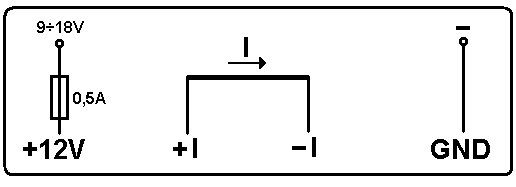

Připojení

Modul se připojuje prostřednictvím šroubovací svorkovnice na zadní straně. Odpor proudových svorek mezi +I a –I je v řádu mOhm. Napájecí přívod je vhodné opatřit pojistkou s hodnotou 0,5A. Přívodní kabely zakončete kabelovou dutinkou, očkem o průměru 4mm nebo pocínujte.

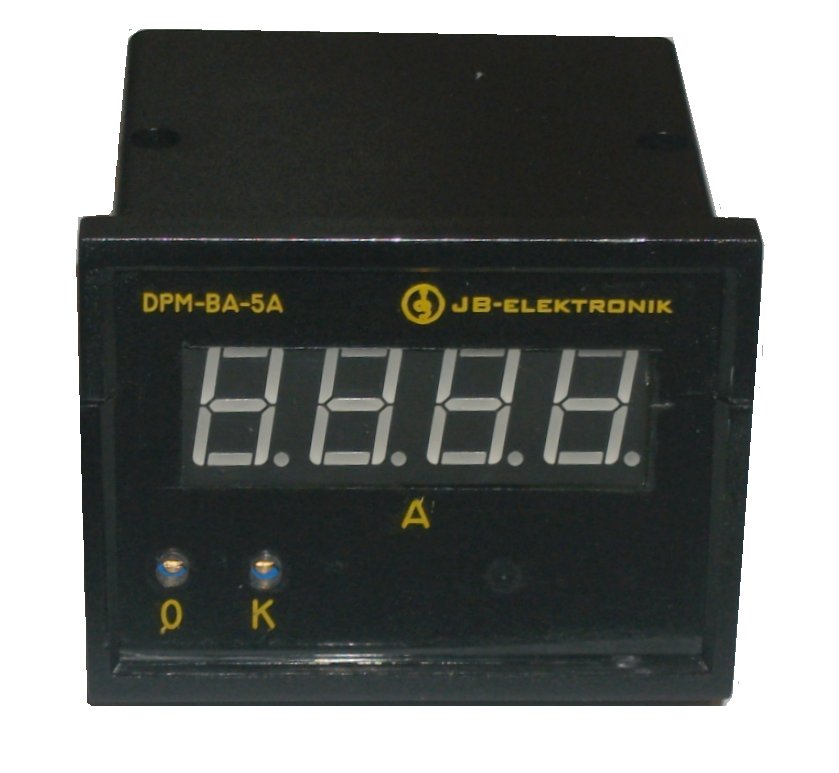

Fotografie

28.1.2013 Jiří Blecha

Ceny viz e-shop.
